支架激光切割机

品名：支架激光切割机

产品介绍

思拓机器借助在激光微加工领域多年的精密激光加工技术和经验，为满足支架行业对新一代可降解非金属支架的研发和生产需求，相继推出金属类和非金属类支架激光切割机。
我们将推出裸支架检测设备和后处理生产系列配套产品，为支架行业提供研发和生产的整套解决方案。
HT系列支架激光切割机型号包括TLS-HT1100和TLS-HT1200。这二款机器是我们的主要供应机型。

TLS-HT1100金属支架激光切割机

性能特点

◆ 兼容多品牌光纤激光器：适合不同品牌及不同类型的高性能光纤激光器，适应各种管径和管长的金属支架的加工要求，切割质量极可靠和稳定。
◆ 兼容多种激光切割头：适用高、中、低不同性能的激光切割头，满足客户多种需求，同时能够完成多种激光切割头之间的快速切换。配置CCD摄相头，具有监控加工区域状态、光斑质量和切割过程动画录制等功能。
◆ 天然花岗岩平台设计：采用立柱式结构，平台和立柱均使用天然花岗岩，所有轴系均直接安装于天然花岗岩基准面，精确度高，稳定性好。
◆ 精密二维运动平台设计：配置直驱式、高精度的直线轴和旋转轴，采用高分辨率光栅尺和高精度编码器位置反馈实现全闭环控制，速度更快、精度更高、密封特性好，核心部件可终身使用，运行维护成本更低。
◆ 管材装夹和进给精密夹具设计：采用精密夹具和气动部件控制管料的装夹及自动送料，动作精确、可靠。加工过程实现完全自动化，能够连续切割整支管材和多个支架。
◆ 兼容干切和湿切两种工艺：整机为密封性设计，配合防水飞溅模块，具有接取工件和防水飞溅等功能，为生产各种管径和管长的金属支架提供了最佳的加工解决方案。
◆ 管材支撑状态调节功能：管材进料支撑装置的特殊模块化设计，避免管材在料过程中的扰动。具备管材前后和上下位置粗调及精调功能，最大限度地避免了管材在进料过程中产生扭曲、变形。
◆ 自动对焦功能：激光切割头自动对焦，无需多次地调整焦距。

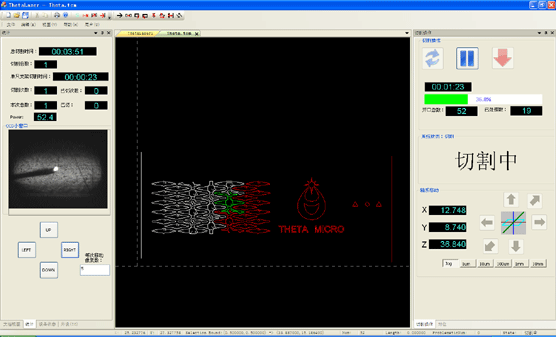

◆ 具有自主知识产权的软件系统：智能激光微加工应用平台ThetaLaser，，界面友好，功能强大，操作简捷。

产品主要应用范围

◆ 各种管径和管长的金属支架的精密切割和开槽；
◆ 薄壁管材的精密切割和开槽；

技术规格

设备型号：	TLS-HT1100
加工性能
最大运行速度：	300mm/s(X轴);600rpm(θ轴)
定位精度：	±2µm(X轴);±25arcsec(θ轴);±3µm(Z轴)
重复定位精度：	±0.2µm(X轴);±4arcsec(θ轴);±0.5µm(Z轴)
最小切割缝宽：	15µm
加工工件相关
管材种类：	不锈钢、镍钛合金、钴铬合金、镁合金、纯铁等金属管材
管材长度：	<2.5m
管材厚度：	0~0.5mm
管径：	0.1~7.9mm
加工范围：	0~100mm
余料长度：	70mm(干切工艺),130mm(湿切工艺)
激光器相关
激光器类型：	光纤激光器
波长：	1064nm± 10nm
最大功率：	100W
频率范围：	0~50KHz
光束质量：	M2<1.1
功率稳定性：	<±3%(连续运行8小时)
兼容文件格式
兼容文件格式：	DXF、Gerber、HPGL、Sieb&Meyer、Excellon、OBD++、PCB
水、电、气相关
电源：	水冷机：三相380VAC±10%, 50/60Hz, 15A, 电功耗0.7KW 机器供电：220VAC±10%, 50/60Hz, 15A, 电功耗1.8KW
压缩空气压力：	0.8Mpa~1.0Mpa
工艺气体压力：	<2Mpa(<20Kg)
环境要求
环境温度：	23±3℃
环境湿度：	20%~70%RH(无凝露)
地面承重：	1000Kg/m²
设备尺寸及重量
外形规格（长×宽×高）：	1120mm×1200mm×1600mm
重量：	1000Kg

TLS-HT1200可降解非金属支架飞秒激光切割机

性能特点

◆ 兼容多种激光器：兼容高性能光纤、皮秒、飞秒激光器，适应各种管径、管长和多种管材（金属和非金属）支架的生产，切割质量极可靠和稳定。
◆ 兼容多种激光切割头：适用高、中、低不同性能的激光切割头，满足客户多种需求，同时能够完成多种激光切割头之间的快速切换。配置CCD摄相头，具有监控加工区域状态、光斑质量和切割过程动画录制等功能。
◆ 天然花岗岩平台设计：采用立柱式结构，平台和立柱均使用天然花岗岩，所有轴系均直接安装于天然花岗岩基准面，精确度高，稳定性好。
◆ 精密二维运动平台设计：配置直驱式、高精度的直线轴和旋转轴，采用高分辨率光栅尺和高精度编码器位置反馈实现全闭环控制，速度更快、精度更高、密封特性好，核心部件可终身使用，运行维护成本更低。
◆ 管材装夹和进给精密夹具设计：采用精密夹具和气动部件控制管料的装夹及自动送料，动作精确、可靠。加工过程实现完全自动化，能够连续切割整支管材和多个支架。
◆ 兼容干切和湿切两种工艺：整机为密封性设计，配合防水飞溅模块，具有接取工件和防水飞溅等功能，为生产各种管径和管长的支架提供了最佳的加工解决方案。
◆ 自动对焦功能：激光切割头自动对焦，无需多次地调整焦距。
◆ 具有自主知识产权的软件系统：智能激光微加工应用平台ThetaLaser，，界面友好，功能强大，操作简捷。

产品主要应用范围

◆ 各种管径、管长和多种材料（金属和非金属）的支架的精密切割和开槽；
◆ 薄壁管材的精密切割和开槽；

技术规格

设备型号：	TLS-HT1200
加工性能
最大运行速度：	2000mm/s（X轴）；300rpm（θ轴）
定位精度：	±2µm（X轴）；±15arcsec（θ轴）；±3µm（Z轴）
重复定位精度：	±0.5µm（X轴）；±6arcsec（θ轴）；±0.5µm（Z轴）
最小切割缝宽：	14µm
加工工件相关
管材种类：	高分子聚合物等非金属管材；不锈钢、镍钛合金、钴铬合金、镁合金、纯铁等金属管材
管材长度：	<3m
管材厚度：	0~0.5±0.01mm
管径：	0.5~18±0.01mm
加工范围：	0~200mm
余料长度：	60mm
激光器相关
激光器类型：	光纤、飞秒、皮秒激光器
波长：	1064nm±10nm
频率范围：	<500KHz
光束质量：	M2<1.5
功率稳定性：	<±3%(连续运行8小时)
兼容文件格式
兼容文件格式：	DXF、Gerber、HPGL、Sieb&Meyer、Excellon、OBD++、PCB
水、电、气相关
电源：	三相220VAC±10%，50/60Hz，20A，电功耗3.5KW
压缩空气压力：	0.6Mpa~0.8Mpa
工艺气体压力：	<2Mpa(<20Kg)
环境要求
环境温度：	23±3℃
环境湿度：	20%~70%RH（无凝露）
地面承重：	2000Kg/m²
设备尺寸及重量
外形规格（长×宽×高）：	2250mm×1350mm×1650mm
重量：	2800Kg

支架激光切割机(3,901KB)
