自动版测厚仪

品名：自动版测厚仪

性能特点

◆ 高精度激光传感器：采用非接触式激光位移传感器，双头对射式结构，对大幅面薄板进行高精度自动测量，保证稳定的测量精度。综合测量精度小于2µm。
◆ 天然花岗岩平台：平台底座和运动框架均采用天然花岗岩，机器稳定性好。
◆ 精密三维运动平台设计：采用固定梁式结构，X/Y/Z三轴运动平台由电机驱动，二个测量头同步运动和进行测量，测量过程完全自动化。
◆ 模块式板材装夹设计：采用工件台和张紧框模块，不但便于用户对工件进行灵活装载，而且满足各个生产环节中对模板和掩模板的坯板、半成品和成品进行测量的需求。
◆ 支持自动和手动二种测量方式：使用软件控制实现自动式测量，使用手动操纵杆实现手动式测量。客户根据生产要求，通过测量速度按钮，能够灵活选择各种测量速度。

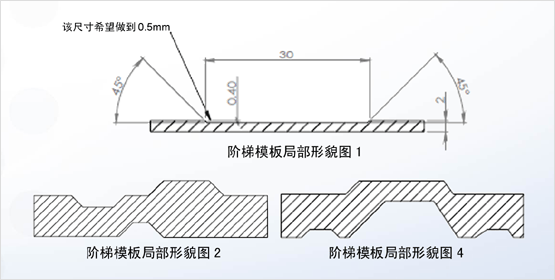

◆ SMT阶梯模板测量：对阶梯模板上多层厚度的台阶和凹凸开口进行测量。
◆ SMT模板平整度测量：对SMT模板进行平整度测量。
◆ 具有自主知识产权的软件系统：PowerScan是一个智能化的模板厚度测量软件平台，界面友好，功能强大和实用，操作简单。它不但能够对测量数据进行整理和分析，还可以输出数据文件，便于用户对工程数据进行管理。

产品主要应用范围

◆ 测量SMT模板和SMT阶梯模板
◆ 测量OLED掩模板
◆ 测量局部多层厚度的大幅面薄板
◆ 测量不锈钢片、镍片、镍合金片和电铸片等的坯板、半成品和成品
◆ 测量6mm厚度以下的大幅面金属和非金属薄板

技术规格

型号：		TLS-A5200
测量最小幅面：		100mm x 100mm(4”x4”)
测量最大幅面：		630mm×680mm(25.2”x27.2”)
可装载最大钢片尺寸：		650mm x 800mm(26”x32”)
可装载最大网框尺寸：		735mm x 735mm(29.4”x29.4”)
测量板材厚度范围：		0.01mm~6mm
测量精度：		1.2+0.05%*T µm(T指材料厚度,单位mm)
分辨率：		0.1µm
测量重复精度：		±1µm
X/Y轴定位精度：		±10µm
Z轴定位精度：		±3µm
X/Y/Z轴重复精度：		±5µm
X/Y轴垂直度：		±5aresec
数据接口：		RS-232C
环境温度：		20±3℃
环境湿度：		30%~85%(无凝露)
输入电压：		220VAC±10%, 50/60Hz, 10A, 单相
电功率消耗：		3KW
空气气压：		0.6Mpa(6Kg)
机器尺寸(长X宽X高)：		2000mm x 1600mm x 1400mm
机器重量：		2000Kg
产地：		中国

TLS-A5200 自动激光测厚仪(664KB)
